DRONES-G MINI

Nach einem Strahlenunfall oder bei Verdacht auf eine herrenlose Strahlenquelle muss das Gelände schnell kartiert werden, ohne Personal in den Gefahrenbereich zu schicken. DRONES-G MINI verlagert diese Messung auf ein unbemanntes Luftfahrzeug. Das System misst Gammaspektrum und Dosisleistung und überträgt die Daten in Echtzeit an die Bodenstation. Es wiegt 1,125 kg einschließlich Halterung und deckt Dosisleistungen von 50 nGy/h bis 20 mGy/h ab.

Wichtigste Merkmale

• Großer Dosisleistungsbereich: ein NaI(Tl)-Szintillationsdetektor und ein energiekompensiertes GM-Zählrohr decken 50 nGy/h bis 20 mGy/h ab.
• Nuklididentifikation während des Flugs: ein Gammaspektrum pro Sekunde, 50 keV bis 3 MeV, Auflösung FWHM < 7,5 % bei 662 keV.
• Unabhängig vom Träger: eigene Stromversorgung, Positionsbestimmung und Funkverbindung; die Befestigung am Träger ist rein mechanisch.
• Vergleichbare Werte in jeder Flughöhe: der Laserhöhenmesser (0–50 m) rechnet die Dosisleistung in Echtzeit auf 1 m über Grund um.
• Daten am Boden schon während des Flugs: Funkverbindung 433 MHz mit bis zu 3 km Reichweite bei Sichtverbindung, zusätzlich Aufzeichnung auf microSD-Karte.
• Für leichte Drohnen: 1,125 kg einschließlich Halterung für DJI M300 RTK, bis zu 1,5 h Betrieb pro Akkuladung.
• Großer Betriebstemperaturbereich: Betriebstemperatur −30 °C bis +55 °C.

Systemübersicht

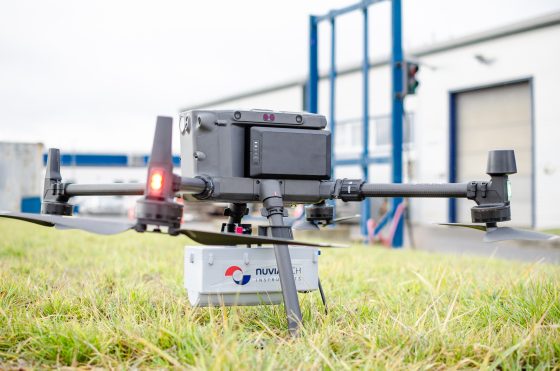

Beide Detektoren, der Vielkanalanalysator (MCA), das GPS-Modul, der Laserhöhenmesser, der Sensor für Temperatur, Druck und Feuchte, der Akku und das Funkmodul befinden sich in einem geschlossenen Gehäuse. Jeder Datensatz enthält Zeit und Position und wird im PEI-Format auf der Speicherkarte gespeichert. Die Bodenstation besteht aus einem Windows-Tablet oder -Laptop, der Software DRONIC und einem per USB angeschlossenen Funkmodul. DRONIC zeigt die Spektren als Wasserfalldiagramm und eine Karte der Messgröße auf Basis von OpenStreetMap an, identifiziert Radionuklide und berechnet die Nachweisgrenze der Aktivität (MDA). Die Software PEIDataViewer exportiert Daten in die Formate ASCII/CSV, Geosoft, ANSI N42.42 und KML/KMZ für Google Earth. Für die Nachbearbeitung ist optional NuSOFT ProView erhältlich. Das System lässt sich an jedem Träger mit ausreichender Nutzlast und Flugzeit montieren. Für die DJI M300 RTK ist eine Halterung aus Kohlefaserverbundwerkstoff erhältlich.

Typische Anwendungen

• Einsatzkräfte kartieren nach einem Unfall schnell ein kleineres betroffenes Gebiet, ohne Personal hineinzuschicken.
• Strahlenschutzpersonal sucht herrenlose Strahlenquellen anhand des Spektrums und der Dosisleistungskarte während des Flugs.
• Sicherheitsbehörden überprüfen einen Quellenverdacht an einem bestimmten Ort aus sicherer Entfernung.
• Betreiber von Anlagen befliegen regelmäßig dieselbe Route und vergleichen die auf 1 m über Grund umgerechneten Daten.

Technische Daten

Als Dosisleistung wird die Luftkermaleistung angegeben.
