NuAlphaCELL
Elektrodepoziční cela pro přípravu vzorků pro alfa spektrometrii
Výsledek alfa spektrometrie závisí na kvalitě měřeného vzorku. NuAlphaCell přenáší radionuklidy z roztoku elektrodepozicí na nerezovou planžetu za kontrolovaných podmínek: geometrie, proudu, doby depozice a míchání elektrolytu. Při ověřování procesu bylo dosaženo téměř kvantitativní depozice v rozsahu pH 1,6 až 2,2.
Hlavní výhody
- Reprodukovatelné podmínky depozice: režim konstantního proudu (typicky 1 A) a nastavitelná vzdálenost anoda–katoda s ukazatelem (typicky 10 mm).
- Homogenní elektrolyt: rotační spirálová anoda z PtIr 90:10 s otáčkami 0 až 200 rpm a kazeta s osmi magnety NdFeB.
- Ověřený výtěžek: téměř kvantitativní depozice při pH 1,6 až 2,2; doporučené pracovní okno pH 1,8 až 2,0.
- Nižší riziko křížové kontaminace: vyměnitelné depoziční vialky HDPE 20 ml a planžety Ø 25 × 0,5 mm, v dodávce po 10 ks.
- Snadná dekontaminace: rozebíratelné díly z PEEK, PVDF a nerezové oceli, integrovaná miska pro zachycení úkapů.
- Bez řídicí elektroniky a softwaru: napájení z dodávaného dvoukanálového laboratorního zdroje 0–30 V DC / 0–3 A, bezpečné malé napětí (SELV).
- Kompaktní pro digestoř: rozměry přibližně 140 × 180 × 300 mm, hmotnost cca 4,3 kg.
Přehled systému

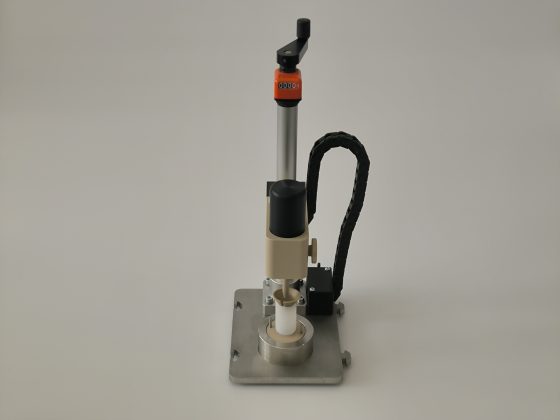

Sestavu tvoří tělo cely s vertikálním posuvem a ukazatelem vzdálenosti elektrod, základna se sedlem pro planžetu, středový kroužek s depoziční vialkou, kondenzační trychtýřek a rotační anoda s motorovým pohonem. Nerezová planžeta tvoří katodu, na jejímž povrchu se radionuklid elektrochemicky vylučuje z elektrolytu.
Kanál 1 laboratorního zdroje napájí elektrodepozici v režimu konstantního proudu, kanál 2 napájí motor anody 24 V DC; otáčky se regulují napětím. Standardně se používá elektrolyt na bázi oxalátu a síranu s přídavkem DTPA při pH okolo 1,9. Zařízení je určeno pro provoz v laboratorní digestoři nebo v suchém vnitřním prostředí.
Typické použití
- Radiochemické laboratoře připravují z roztoku měřené vzorky na nerezové planžetě pro stanovení alfa zářičů alfa spektrometrií.
- Laboratoře připravují standardy pro nízkoenergetickou gama spektrometrii.
- Pracoviště jaderného průmyslu, monitorování životního prostředí a radiační ochrany zajišťují opakovatelnou přípravu vzorků pro alfa spektrometrii.
Hlavní parametry
| Parametr | Hodnota | Jednotka |
| Aktivní depoziční plocha | cca 200 | mm² |
| Planžeta (katoda) | nerezová ocel AISI 304/316, Ø 25 × 0,5 | mm |
| Anoda | rotační spirála, PtIr 90:10 | – |
| Rozsah otáček anody | 0 až 200 | rpm |
| Depoziční vialka | HDPE, 20 ml, Ø 26,5 × 60 | mm |
| Proud elektrodepozice (konstantní proud) | typicky 1 | A |
| Napětí na elektrodách | 8 až 20 | V |
| Doba depozice | typicky 90 až 120 | min |
| Objem elektrolytu | cca 4,5 | ml |
| pH elektrolytu (pracovní okno) | 1,8 až 2,0 | – |
| Napájení | dvoukanálový laboratorní zdroj 0–30 V / 0–3 A; motor 24 V (SELV), 110 mA | V DC |
| Rozměry (š × h × v) | přibližně 140 × 180 × 300 | mm |
| Hmotnost | cca 4,3 | kg |
| Provozní teplota | −10 až +45 | °C |
| Relativní vlhkost | 20 až 85 | % |
| Stupeň krytí | nestanoven (otevřené laboratorní zařízení) | – |
| Shoda s předpisy EU | 2006/42/ES, 2014/30/EU | – |
-
200 mm2
Aktivní plocha
-
0
Nulová křížová kontaminace
-
8 ks
Válcové magnety
